Насосная группа быстрого монтажа NG-MK-0101L TIM с трехходовым смесительным клапаном (слева)
Артикул: NG-MK-0101L
9 364.45 руб / шт
Доставка в Волгограде осуществляется до выбранной вами ТК
Выберите подарок
При покупке данного товара вам полагается один из подарков представленных ниже
В наличии
Насосная группа NG-MK-0101L TIM
— используется для организации автономной принудительной циркуляции с регулированием и поддержанием заданных параметров воды в контурах с пониженной относительно остальной системы температурой.

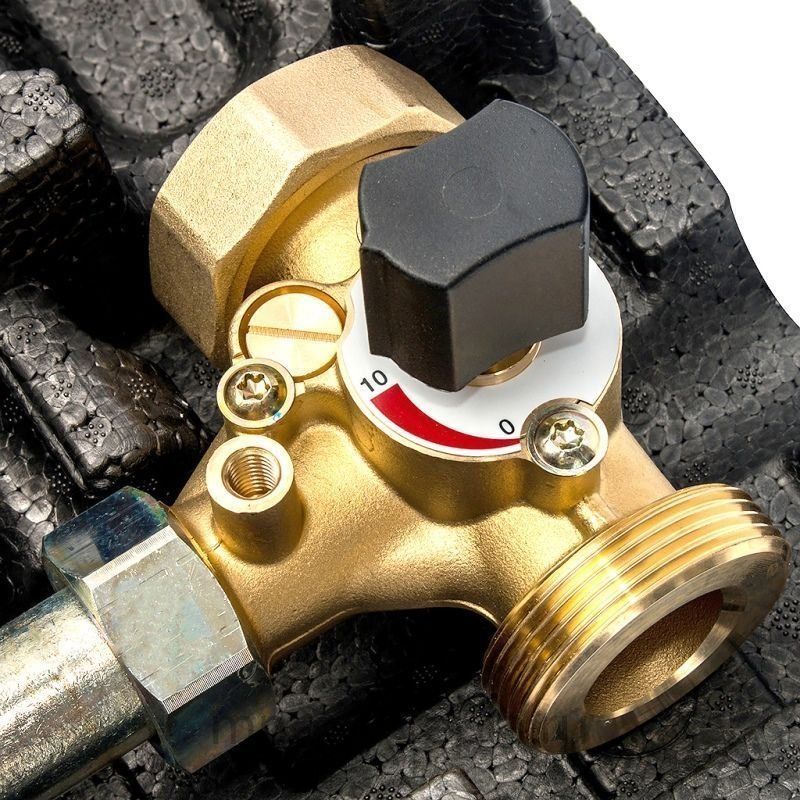

Группа имеет в своем составе трехходовой смесительный клапан и представляет собой готовый набор арматуры без насоса, который приобретается отдельно. Отличительной особенностью данной модели является расположение подачи слева, а не справа.
Основные характеристики модели описаны в товарной карточке NG-MK-0101, здесь же будет представлена та информация, что не указана там.
Все действия должны выполняться сертифицированными для подобных работ компаниями. Устройство совместимо с водой и гликолевыми смесями с концентрацией до 40%.
При установке оборудования на стену необходимо соблюдать следующий порядок работ.
При монтаже насосной группы на распределительный коллектор необходимо:
В составе оборудования имеется два контактных термометра устанавливаемые как на подающую (красный), так и на обратную линии (синий). Это дает возможность контролировать температурное падение в контуре.
Если возникает потребность в их замене, то для этого убирается пластиковая ручка шарового крана вытягиванием по ее по оси на себя. Термометр выйдет вместе с ручкой. При обратной операции в первую очередь ставится рукоять крана, и после этого в имеющуюся там гильзу вставляется термометр.

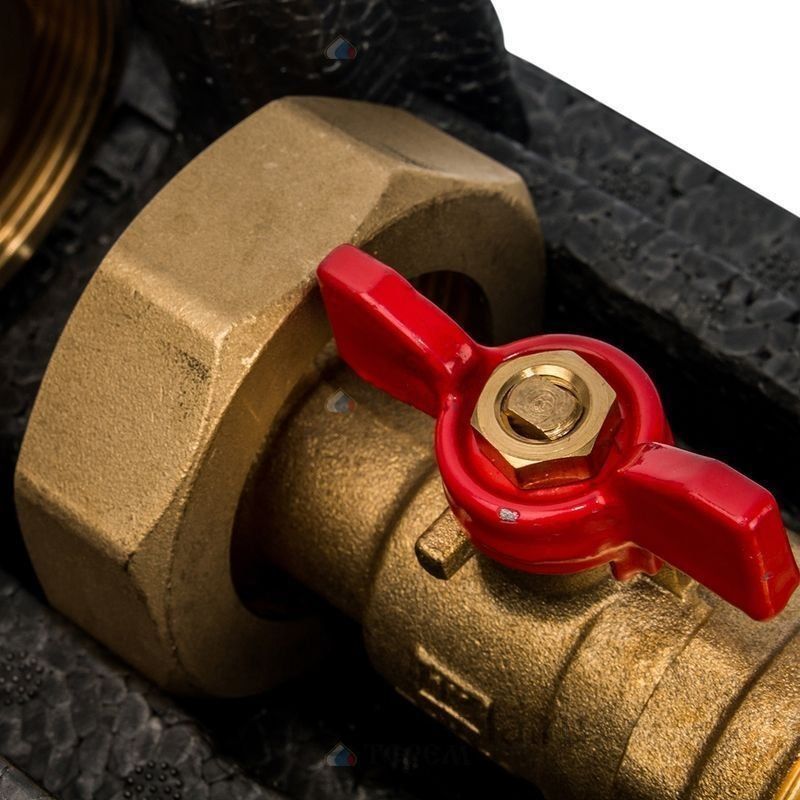

Насосная группа для теплого пола содержит обратный клапан в обратке рядом с термометром. Есть возможность его в ручную отключить. Это выключение рассматриваемого компонента может потребоваться при сливе или заполнении теплоносителя.
Делается это поворотом рукояти шарового крана в положение 45° как это показано на рисунке рядом.
"A" — смешивание перекрыто, подачи с первичного контура осуществляется в полном объеме;
"B" — подача перекрыта, весь объем жидкости идет с обратки.
Обозначение "D" — на валу показана фаска, обозначающее соответствующее положение.
Обозначение "F" — демонстрирует расположение ручки в каждом из случаев.
В целях безопасности и обеспечения тонкой настройки при установке сервопривода в трехходовой смеситель интегрирован байпас. В заводской установке он в позиции "закрыто".
Для того чтоб выполнять регулировку требуется сначала ослабить защитный винт.
В целом, такая настройка может потребоваться если из первичного контура приходит слишком много тепла и основной канал не справляется с понижением температуры. Постоянный же дополнительный подмес способствует уменьшению температуры. Порядок настройки байпаса:
— используется для организации автономной принудительной циркуляции с регулированием и поддержанием заданных параметров воды в контурах с пониженной относительно остальной системы температурой.
Группа имеет в своем составе трехходовой смесительный клапан и представляет собой готовый набор арматуры без насоса, который приобретается отдельно. Отличительной особенностью данной модели является расположение подачи слева, а не справа.
Основные характеристики модели описаны в товарной карточке NG-MK-0101, здесь же будет представлена та информация, что не указана там.
Особенности монтажа и настройки
Смесительный узел NG-MK разрешается монтировать только в помещениях с температурой больше 0оС.Все действия должны выполняться сертифицированными для подобных работ компаниями. Устройство совместимо с водой и гликолевыми смесями с концентрацией до 40%.

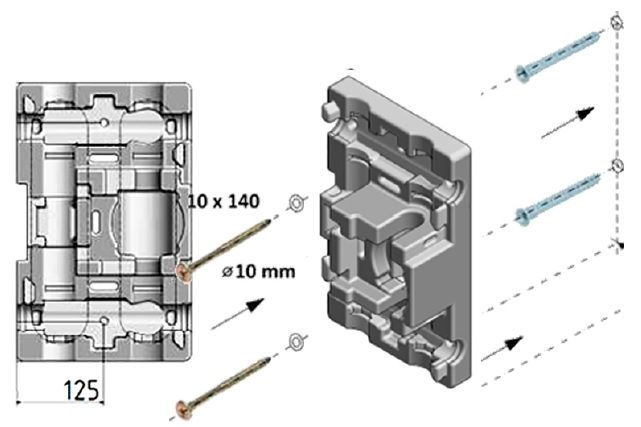

Монтаж на стену
При установке оборудования на стену необходимо соблюдать следующий порядок работ.- Извлечь все элементы из основания теплоизоляции;
- Разметить места для сверления;
- Высверлить отверстия и вставить дюбели;
- Продеть насосный электрический кабель через основание изоляции;
- Прикрепить заднюю крышку с продетым проводом к стене саморезами;
- Установить элементы устройства в изоляцию и смотитовать в систему отопления;
- Затянуть все резьбы и проверить герметичность соединений;
- Прикрепить фронтальные и центральную части теплоизоляции.

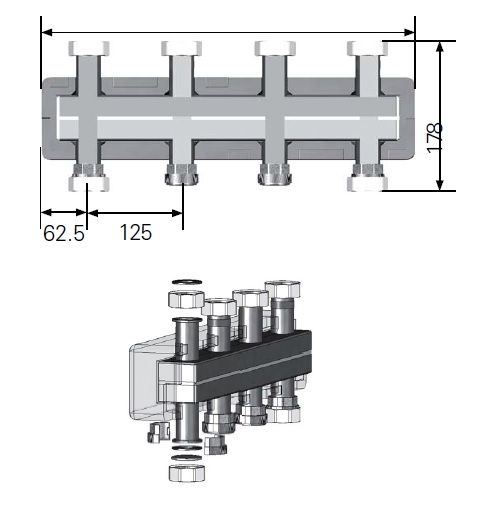

Монтаж на коллекторный модуль
При монтаже насосной группы на распределительный коллектор необходимо:- Извлечь трубки подачи и обратки из термоизоляции и установить в коллектор, который уже должен быть прикреплён к стене;
- Затянуть резьбы (стандартное расстояние между выходами — 125 мм;
- Надеть все составные компоненты теплоизоляции.

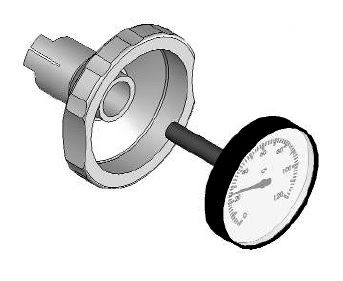

Смена термометра
В составе оборудования имеется два контактных термометра устанавливаемые как на подающую (красный), так и на обратную линии (синий). Это дает возможность контролировать температурное падение в контуре. Если возникает потребность в их замене, то для этого убирается пластиковая ручка шарового крана вытягиванием по ее по оси на себя. Термометр выйдет вместе с ручкой. При обратной операции в первую очередь ставится рукоять крана, и после этого в имеющуюся там гильзу вставляется термометр.

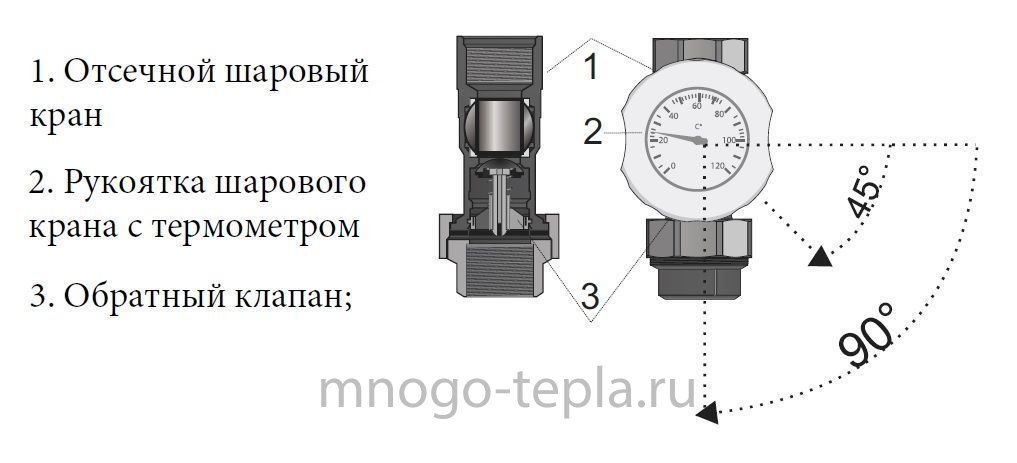

Отключение обратного клапана
Насосная группа для теплого пола содержит обратный клапан в обратке рядом с термометром. Есть возможность его в ручную отключить. Это выключение рассматриваемого компонента может потребоваться при сливе или заполнении теплоносителя.Делается это поворотом рукояти шарового крана в положение 45° как это показано на рисунке рядом.

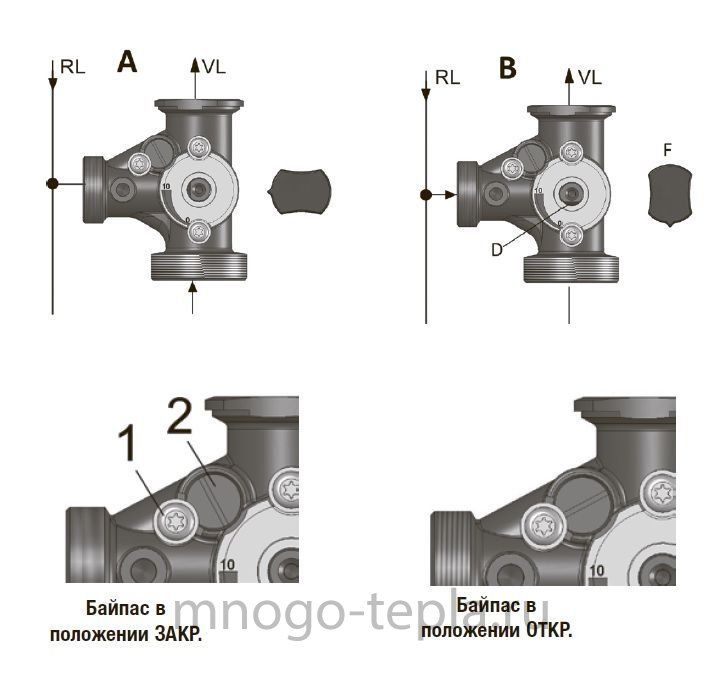

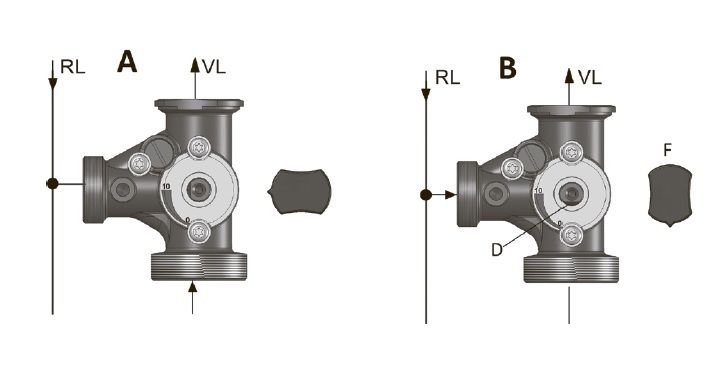

Позиции и настройки 3-х ходового смесительного клапана
На схемах показаны положения крана:"A" — смешивание перекрыто, подачи с первичного контура осуществляется в полном объеме;
"B" — подача перекрыта, весь объем жидкости идет с обратки.
Обозначение "D" — на валу показана фаска, обозначающее соответствующее положение.
Обозначение "F" — демонстрирует расположение ручки в каждом из случаев.

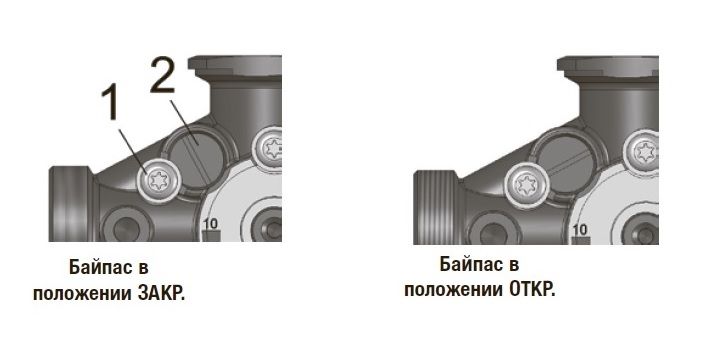

В целях безопасности и обеспечения тонкой настройки при установке сервопривода в трехходовой смеситель интегрирован байпас. В заводской установке он в позиции "закрыто".
Для того чтоб выполнять регулировку требуется сначала ослабить защитный винт.
В целом, такая настройка может потребоваться если из первичного контура приходит слишком много тепла и основной канал не справляется с понижением температуры. Постоянный же дополнительный подмес способствует уменьшению температуры. Порядок настройки байпаса:
- Перед регулировкой требуется чтоб вся система отопления была в штатном режиме функционирования (котел прогрет до требуемой температуры, циркуляционные насосы включены, положения кранов в рабочем состоянии);
- Полностью открыть байпас;
- Смесительный клапан установить в состояние "A" (подмеса нет);
- Медленно и постепенно прикрывать байпас до тех пор, пока температура не станет максимальной расчетной для вторичного контура (например, 45°C)
| Максимальная температура рабочей среды | 110 |
| Длина, мм | 255 |
| Высота, мм | 364 |
| Диаметр резьбы первого торца | 1" (верх) |
| Диаметр резьбы второго торца | 1½" (низ) |
| Пропускная способность | 9.8 м³/час |
| Диаметр насоса, мм. | 25 |
| Материал | латунь |
| Мощность, кВт | 24 |
| Монтажная длина насоса | 180 |
| Присоединительная резьба к насосу | 1½" НГ |
| Диапазон регулировки температур | от 5°С до +110°С |
| Артикул | NG-MK-0101L |
| Вес | 3.8 |
| Максимальное рабочее давление | 6 бар |
| Максимальная температура окружающей среды | +40°С |
